KC1上悬、中悬天窗电动开窗机

    江苏麒智机械设备制造有限公司集科研、设计、制作、安装于一体,专业生产、经营、销售如下产品:
    A:开窗机系列:上悬天窗电动开窗机、中悬侧窗开窗机、中悬侧窗手摇开窗机、平开窗电动开窗机、立转窗电动开窗机等。
    B:电动工业门系列:推拉门、平开门、折叠门、卷帘门、提升门、上叠门等。
    C:电动采光排烟天窗系列:一字型、三角型、圆拱型、避风型电动采光排烟天窗等...
订购热线:18952638333






一、概述

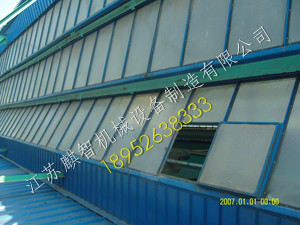

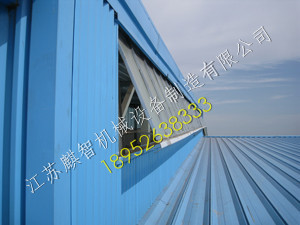

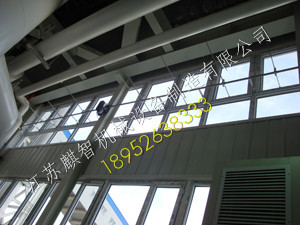

KC1电动开窗机是一种机电一体化新型开窗机,具有外形美观、结构紧凑、传动阻力小、噪音小、安装方便等特点,是目前国内先j的开窗机产品。它可根据使用要求附设遥控、烟控、温控、风控、雨控等传感装置自动控制窗扇启闭。广泛适用于候机大厅、工业厂房、民用建筑的上悬天窗和中悬天窗的启闭,也适用于其它启闭形式相似的采光窗。
二、产品特点

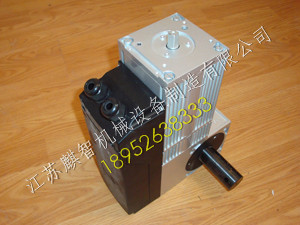

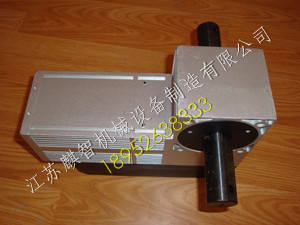

1、减速机外壳由原来的铸铁件改为铝镁压铸件,有效地改变了原铸铁件机体在高空无人维护而锈蚀的问题。
2、实现机电一体化控制,淘汰原开放式行程开关及布线,有效解决了布线凌乱、安装维修不方便、长期风吹雨打而造成的氧化失灵,容易酿成事故等缺陷。
3、采用集成电路控制:增设风控、雨控、温控、烟控、消防接口、多台集中控制和局部控制功能。
4、传动管固定架和开关器支架:在所有液动摩擦处均增设了优质滑动或滚动轴承,优化了其传动结构,有效降低了摩擦阻力及传动噪音。
5、电气控制由原来的强电控制改为弱电控制。

三、结构原理
开窗机工作时,由三相电机(型号 ADF7134 )驱动主机,主机输出轴经联轴套带动传动管运转,传动管再带动 开关器 齿轮齿条运转,从而实现窗扇的开启和关闭。

四、主要技术参数

1 电源电压( V ) 380
2 频率( HZ ) 50
3 电机功率 (KW) 0.75
4 电机转速 (r/min ) 1400
5 开关器运行速度 (mm/min ) 2000
6 适用ZUI大风载( N/m2 ) 550
7 防护等级 IP65

五、开窗机的选用

  1. 上悬、中悬天(侧)窗高度与齿条长度和开启极限长度的关系见下表:

基本窗高(mm) 齿条规格(mm) 启闭极限长度(m) 启闭极限角度
900 1000 60 60
1200 1300 48 60
1500 1600 36 55


2、高度为 1800 、 2400 、 3000 的钢天(侧)窗,其双排开启的方式有两种:
⑴ 上悬钢天窗每排各设置一套开窗机,当开窗机安装构造与现场情况不符时,安装问题由生产厂家现场解决。
⑵ 上悬钢天窗只在上排设置一套开窗机,下排窗通过联动杆与上排同时开启。中悬钢天窗只在下排设置一套开窗机,上排窗通过联动杆与下排窗同时开启,但开启极限长度要减少一半。
