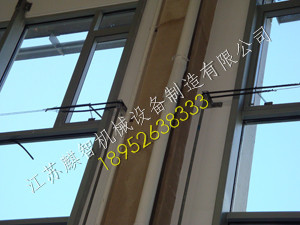

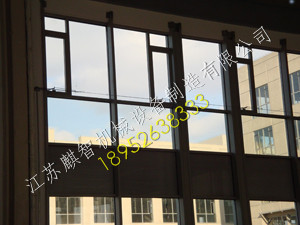

KC4平开窗电动开窗机

    江苏麒智机械设备制造有限公司集科研、设计、制作、安装于一体,专业生产、经营、销售如下产品:
    A:开窗机系列:上悬天窗电动开窗机、中悬侧窗开窗机、中悬侧窗手摇开窗机、平开窗电动开窗机、立转窗电动开窗机等。
    B:电动工业门系列:推拉门、平开门、折叠门、卷帘门、提升门、上叠门等。
    C:电动采光排烟天窗系列:一字型、三角型、圆拱型、避风型电动采光排烟天窗等...
订购热线:18952638333
一、概述

KC4平开窗电动开窗机是具有先j传动技术和驱动机构的新产品,结构紧凑,美观大方,噪音小,刚度足,安装方便等特点。它可根据使用要求附设遥控开启、烟雾、温度、风控、雨控传感装置。主要适用于各种立转侧窗(天窗)的电动启闭。

二、产品特点

1、优化了传动部件结构,有效降低摩擦阻力及传动噪音。

2、开关器 表面镀锌。

3、电气控制由原来的强电控制改为弱电控制。

4、开窗机机体由铸铁外壳改为铝镁压铸件,有效避免锈蚀问题。

三、结构和原理:

开窗机工作时,由三相电机(型号YS802-4)驱动主机,主机输出轴经链轮带动传动管或钢丝绳作往复运动,传动管或钢丝绳再带动 开关器 运转,从而实现窗扇的开启和关闭。

四、主要技术参数

开窗机型号 KC4
电压(V) 380
功率(Kw) 0.75
电机转速(r/min) 1400
开启极限(m) 45
开窗机输出轴转速 7.4r/min
环境温度 -30℃ ~ 40℃
防护等级 IP65
五、选用说明:

每组电动开窗机的功率是一定的,因而启闭窗扇的数量也是一定的。下表列出一台开窗机启闭数量供选用。

平开侧窗启闭扇数选用表(一台开窗机)

窗高
启闭扇数
基本窗宽
700 800 900
1500 80 70 60
1800 70 60 50
2100 70 60 50
2400 60 50 40
2700 60 50 40
3000 50 40 35
注:双(对)开平开窗每对间隔开启,单(顺)开平开窗每扇间隔开启。
